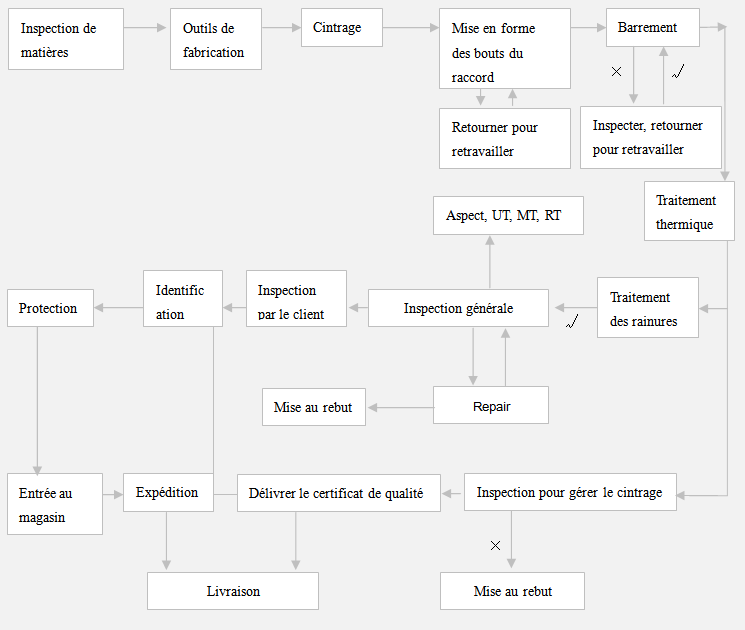

Schéma du processus de traitement des raccords coudés

Note:

1. Avant la production officielle, il faut évaluer le premier produit (suite). Après l'évaluation en conformité, on peut réaliser la production en masse officielle.

2. Il est interdit d'utiliser le tuyau de reprise pour fabriquer le raccord soudé thermique.

3. Avant l'échantillonnage du raccord coudé pour contrôler les propriétés physiques et chimiques, il faut assurer la conformité de la soudure de la partie d'échantillonnage par l'inspection par ultrasons à la main.

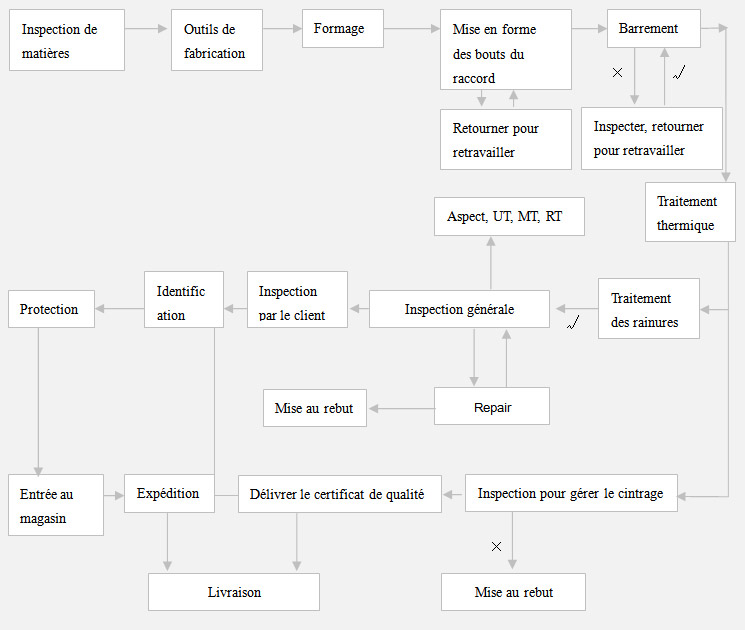

Schéma du processus des tuyaux

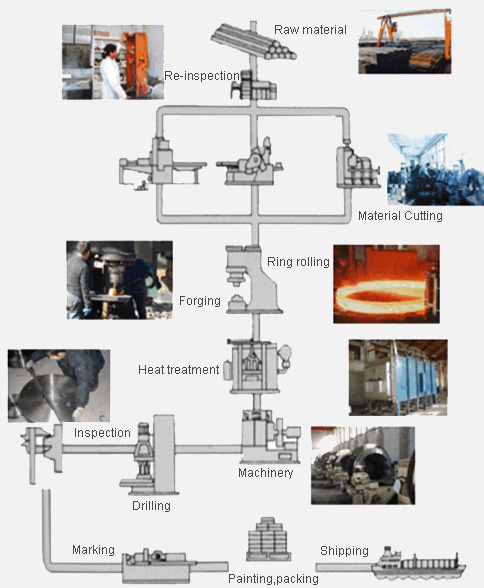

Processus de fabrication des brides :

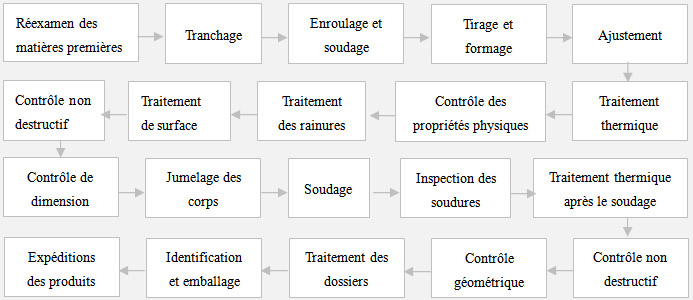

Processus de fabrication des tuyaux de collection

Note : Le contrôle non destructif comprend UT, MT, RT, test de dureté, mesure de l'épaisseur de la paroi, etc.
